гидроабразивная резка
2026-05-12
<Оглавление>
- Определение гидроабразивной резки
- Обзор основных процессов
- Основные области применения
- Преимущества по сравнению с лазерной резкой
1 Гидроабразивная резка работает за счет создания сверхвысокого давления воды (обычно выше 300 МПа) для образования высокоскоростной струи воды, которая в сочетании с абразивными частицами может резать различные материалы. Высокоскоростная струя воды выбрасывается из тонкого сопла, преобразуя энергию давления в кинетическую энергию, образуя струю, движущуюся со скоростью в 2-3 раза превышающей скорость звука . Эта кинетическая энергия воздействует на заготовку и разрушает ее, обеспечивая резку и придание формы. Гидроабразивная резка, также известная как резка водой, позволяет произвольно формировать заготовки под управлением компьютера и в меньшей степени зависит от текстуры материала. Благодаря низкой стоимости, простоте эксплуатации и высокой производительности, гидроабразивная резка постепенно становится основным методом резки в промышленной технологии резки. К материалам, которые можно резать, относятся мрамор, стекло, керамика, композитные материалы, металлы и многое другое.

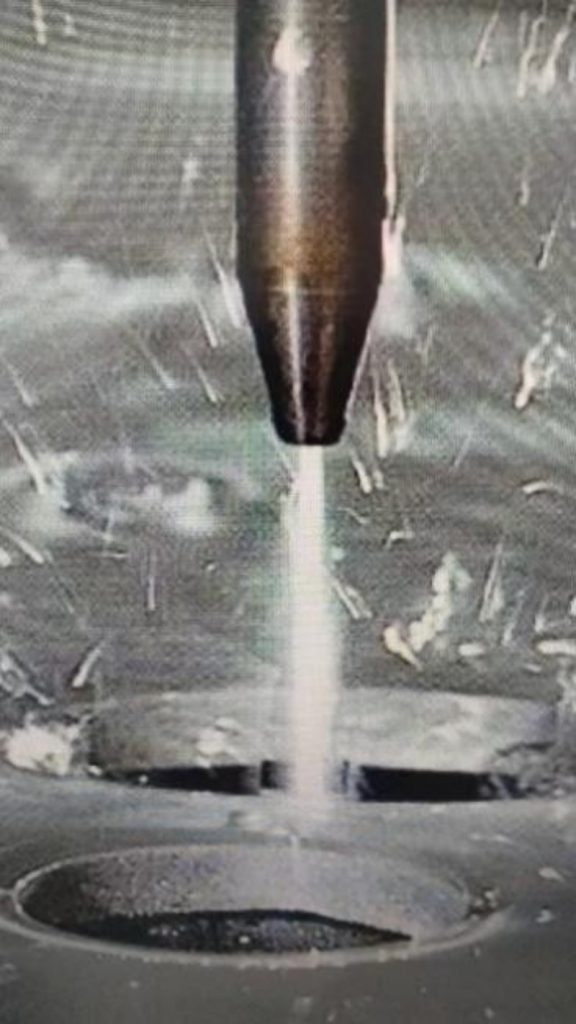

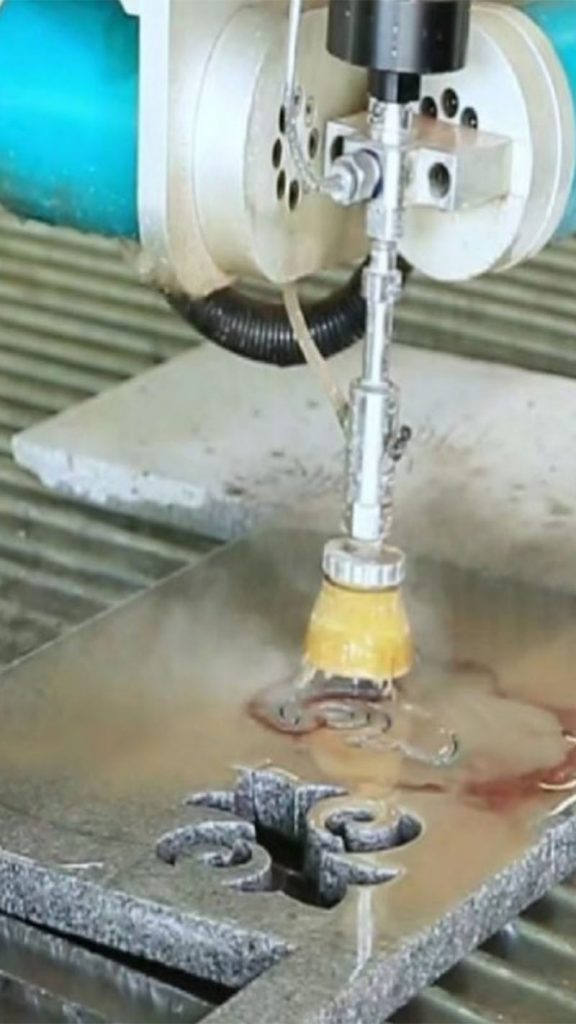

Ниже представлены несколько изображений процесса гидроабразивной резки различных материалов:
2.Основные процессы
Энергия, необходимая для резки, генерируется путем создания давления в воде с помощью повышающего насоса . Затем отжатая вода собирается через небольшое отверстие в сапфире, создавая мощный режущий поток.
Технология гидроабразивной резки обладает такими преимуществами, как высокая точность, низкий уровень шума и отсутствие загрязнения окружающей среды, и широко используется в автомобильной, аэрокосмической, обрабатывающей и строительной отраслях.
Кроме того, благодаря своей безопасности, он также подходит для резки легковоспламеняющихся и взрывоопасных материалов, таких как нефтяные бочки, списанные снаряды и бомбы, в ситуациях, когда лазерная резка невозможна.
(1)Резка чистой водой: подходит для мягких материалов, таких как бумага, губка и волокна, с размером реза приблизительно 0,1-1,1 мм.
(2)Абразивная резка: При смешивании с абразивами, такими как гранат и корунд, она может резать твердые материалы, такие как металл, камень и композитные материалы, обеспечивая толщину реза приблизительно 0,8-1,8 мм.

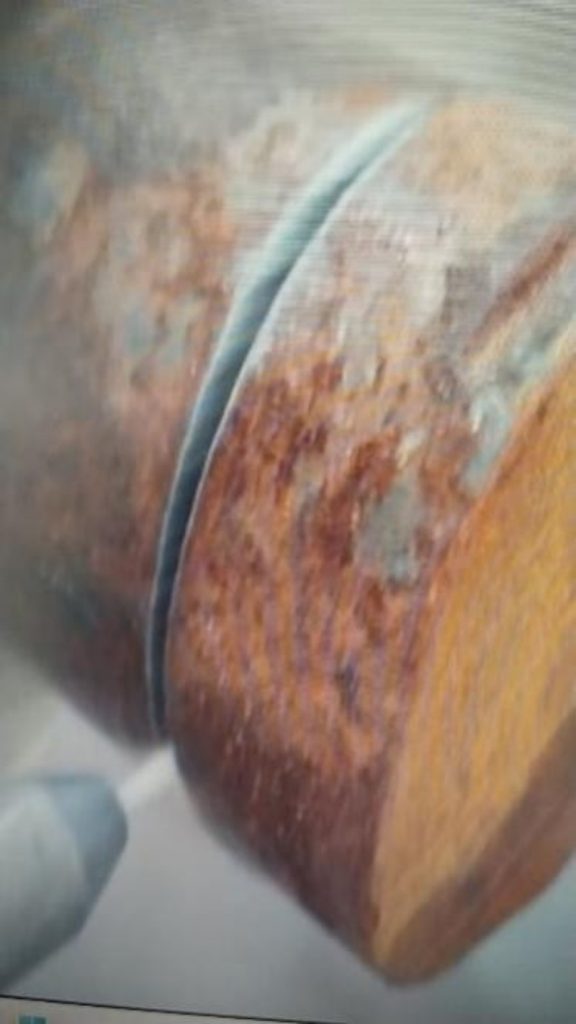

Ниже представлены реальные фотографии разобранного заброшенного нефтяного танкера:
3.Основные области применения:
Технология гидроабразивной резки широко используется во многих отраслях промышленности. Ниже приведены некоторые примеры ее применения:
3-1 Стекольная промышленность : Гидроабразивная резка позволяет точно резать цветное стекло, такое как фартуки для кухни и ванной, мозаика и абажуры, а также безрамные перегородки и многослойное стекло. Она также может обрабатывать пуленепробиваемое стекло и инкрустированное стекло.
3-2 Металлообрабатывающая промышленность : Гидроабразивная резка позволяет точно резать металлические материалы без образования зон термического воздействия, обеспечивая гладкость и точность кромок и снижая необходимость в дополнительной обработке. Гидроабразивная резка обычно позволяет получать металл толщиной 50 мм и более, с чистотой поверхности 1,6 мкм и точностью резки ±0,10 мм, что делает её подходящей для прецизионной формовки и резки.
3-3. Обработка камня : гидроабразивная резка используется для резки напольных и настенных вставок, ступеней на заказ, кромочной плитки, кухонных и ванных столешниц, обеспечивая чистоту и эстетичность камня.
3-4 Автомобильная промышленность : Водоструйная резка используется для резки таких материалов, как шторы для спальных мест грузовиков, бамперы, боковые балки из стекловолокна, соединители и пенопласт.
3-5 Аэрокосмическая промышленность : Станки для гидроабразивной резки, благодаря возможности резки без нагрева и с высокой точностью, стали предпочтительным инструментом в этой отрасли. Они широко используются для резки деталей двигателей, панелей внутренней отделки салона, алюминиевых деталей фюзеляжа и фюзеляжей из титановых сплавов военных самолетов.
3-6 Пищевая промышленность : Станки для гидроабразивной резки позволяют точно нарезать различные пищевые материалы, такие как ломтики овощей, куриные наггетсы, замороженную рыбу и другие виды мяса, не повреждая текстуру и вкус продуктов, тем самым повышая эффективность и гигиенические стандарты пищевой промышленности.
3-7 Электронная промышленность : Станки для гидроабразивной резки широко используются для резки и обработки печатных плат, корпусов электронных устройств и кабелей.

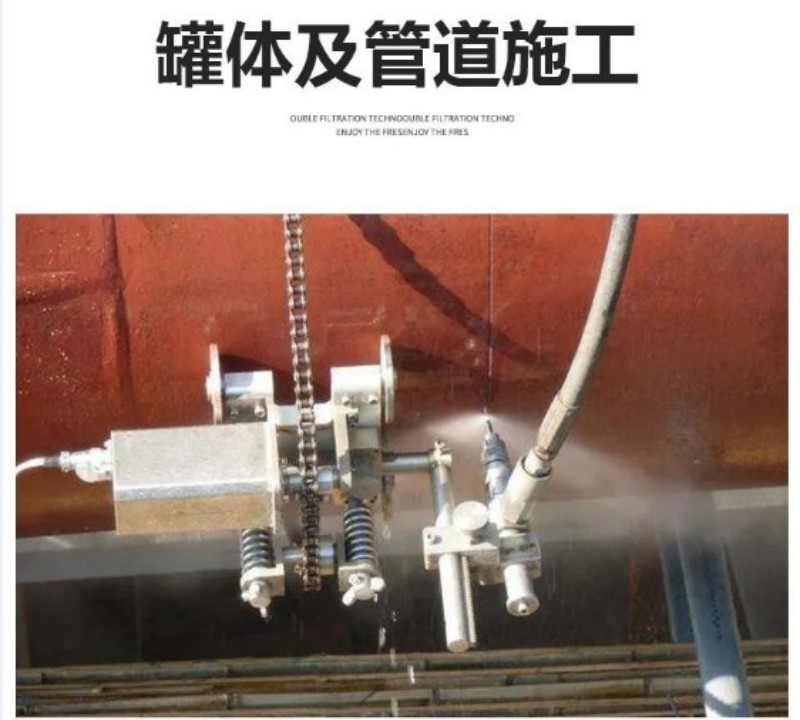

3-8 Нефтехимическая отрасль : Подходит для безопасного технического обслуживания и демонтажа наземных и морских топливо- и газопроводов, резервуаров для хранения, а также легковоспламеняющегося и взрывоопасного оборудования на химических заводах. Использование портативных водоструйных аппаратов не только повышает безопасность эксплуатации, но и позволяет экономить средства.
В заключение следует отметить, что гидроабразивная резка широко используется во многих отраслях промышленности благодаря таким преимуществам, как высокая эффективность, точность и экологичность.
- Гидроабразивная резка имеет следующие преимущества по сравнению с традиционной лазерной резкой :
4-1 Низкая стоимость : гидроабразивная резка дешевле лазерной.
Толщина резки 4-2 : Гидроабразивная резка позволяет резать стальные пластины толщиной более 20 см, а ее проникающая способность значительно превосходит лазерную резку.
4-3 Меньше загрязнения : Лазерная резка или другие методы резки приводят к испарению обрабатываемого материала в воздух, образуя запахи или токсичные газы. Водоструйная резка, напротив, использует воздействие потока воды для смешивания загрязняющих веществ с водой, предотвращая их выброс в воздух. Поэтому водоструйная резка является относительно экологичным и безопасным методом резки.
(4-4 дюйма) позволяет резать практически все , в то время как лазерная резка не подходит для светоотражающих материалов или особо чувствительных предметов (легковоспламеняющихся, взрывоопасных и т. д.).
4-5. Это не изменит текстуру : резка водой относится к физическим методам резки, тогда как лазерная резка при высокой температуре вызывает образование оксидного слоя или усадку из-за нагрева.
4-6. Отсутствие ограничений по материалу : гидроабразивная резка позволяет резать любые материалы (включая светоотражающие материалы, композитные материалы, чувствительные материалы и т. д., которые лазеры не могут или с трудом резают , например, камень, сплавы и т. д.).
4-7 Отсутствие термической деформации : Гидроабразивная резка не вызывает термической деформации и обеспечивает высокую точность резки.
имеет преимущества с точки зрения стоимости, толщины резки, экологичности, диапазона применяемых материалов и точности .
