Высокотемпературная пайка
2026-04-12
<Оглавление>
1.Принцип пайки
2.Процесс пайки
3.Контроль качества паяных изделий
1.Принцип:

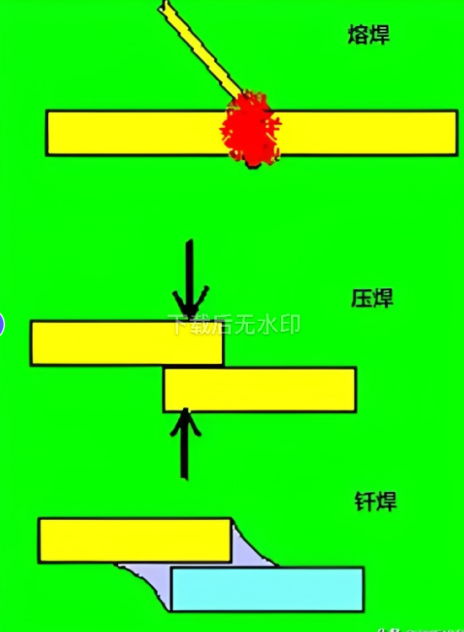

Пайка — это метод сварки, при котором жидкий припой заполняет зазор между поверхностями свариваемых металлов, образуя прочное соединение.
Процесс должен соответствовать двум основным условиям: ① Жидкий припой должен смачивать припой и плотно заполнять все зазоры;
② Жидкий припой вступает в необходимые физические и химические реакции с припоем для образования прочного межметаллического соединения.
2.Классификация пайки:
2-1 Классификация по температуре плавления припоя
<450°C Мягкая пайка
Пайка при температуре ≥450°C
2-2 В зависимости от температуры пайки
Высокотемпературная пайка, среднетемпературная пайка, низкотемпературная пайка
Температуры пайки выше 800°C обычно считаются высокотемпературной пайкой; от 550°C до 800°C — среднетемпературной пайкой; а ниже 500°C — низкотемпературной пайкой.
2-3 Классификация по типу источника тепла
Пайка пламенем, пайка паяльником, печная пайка, индукционная пайка, контактная пайка
В данной статье основное внимание уделяется высокотемпературной пайке.
3.Процесс пайки:
Пайка — это метод сварки, соединяющий две или более металлических деталей. Этот процесс включает в себя несколько этапов, и основные ключевые моменты следующие:

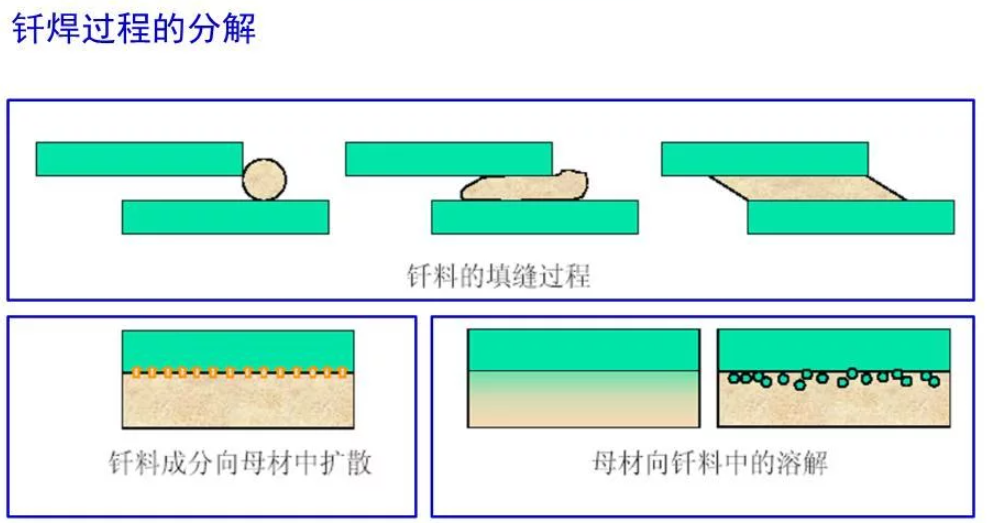

Обратитесь к следующей схеме процесса пайки:
3-1 Предварительная подготовка : Очистите рабочее место и убедитесь в отсутствии препятствий .
3-2 Выбор и контроль материалов : Выберите пластины и припои, соответствующие требованиям проекта, и проведите визуальный осмотр, измерение размеров, анализ химического состава и т. д.
3-3 Осмотр и отладка оборудования : Проведите всесторонний осмотр паяльного оборудования, включая источник питания, систему управления, нагревательные элементы и т. д., чтобы убедиться в исправности оборудования и выполнить необходимую отладку ;
3-4 Предварительная обработка пластин : очистка, обезжиривание и удаление ржавчины с пластин для удаления поверхностных загрязнений и улучшения качества паяных соединений ;
3-5 Подготовка припоев : Подготовьте необходимое количество припоев, таких как припой и флюс, в соответствии с требованиями процесса, и убедитесь, что они имеют надлежащее качество и хорошо сочетаются с основным материалом ;
3-6 Сборка и позиционирование : Соберите панели в соответствии с проектными требованиями, обеспечив точное расположение стыков и соответствующие зазоры, а также используйте зажимы и позиционирующие устройства для обеспечения устойчивости и точности сборки ;
3-7 Определение параметров процесса : Исходя из свойств припоя, толщины пластины и требований к сварке, определите соответствующие параметры, такие как температура сварки, время выдержки и скорость охлаждения. Основными параметрами процесса пайки являются температура пайки и время выдержки. Температура пайки обычно выбирается на 25-60° выше температуры ликвидуса припоя, чтобы обеспечить заполнение зазора припоем.
Кроме того, время выдержки при пайке зависит от размера заготовки и интенсивности взаимодействия припоя с основным металлом: для более крупных деталей требуется более длительное время выдержки для обеспечения равномерного нагрева; для деталей с сильным взаимодействием припоя с основным металлом требуется более короткое время выдержки. В целом, определенное время выдержки необходимо для обеспечения диффузии припоя и основного металла и образования прочного соединения, но чрезмерно длительное время выдержки приведет к дефектам, таким как расплавление.
3-8. Контроль процесса сварки : Строго контролировать такие параметры, как температура сварки, скорость нагрева и скорость охлаждения, наблюдать за изменениями в сварном шве и своевременно вносить корректировки для предотвращения дефектов сварки.

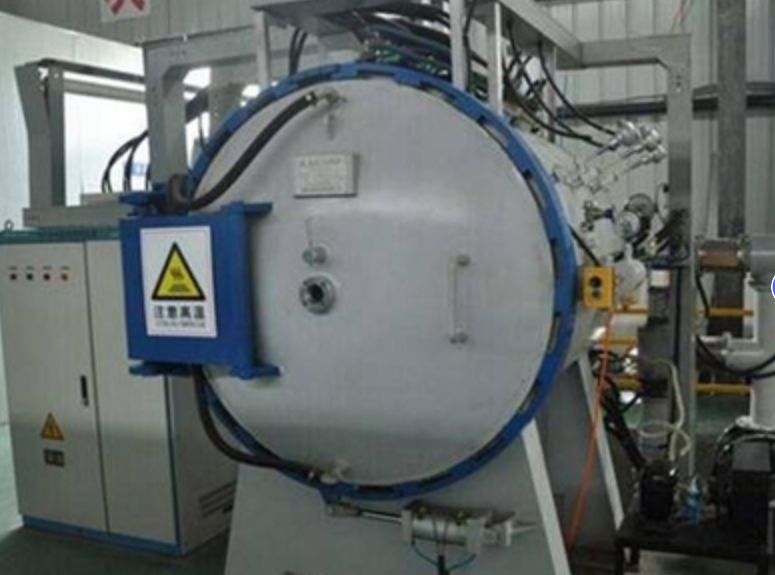

Фотографии основного паяльного оборудования (паяльной печи):
4.ключевых пункта контроля качества
4-1 Контроль и оценка качества : Проведение визуального осмотра, измерения размеров и испытаний механических свойств сварных изделий для оценки их соответствия проектным и эксплуатационным требованиям.
4-2. Устранение и ремонт дефектов : При обнаружении дефектов сварки следует выбирать соответствующие методы устранения в зависимости от типа и степени тяжести дефектов, такие как шлифовка или ремонтная сварка, чтобы обеспечить соответствие требованиям качества после обработки.
4-3 Последующая обработка и техническое обслуживание : После пайки сварочные швы и другие компоненты следует очистить и удалить шлак.
4-4 Безопасность и защита : На протяжении всего процесса пайки строго соблюдайте правила техники безопасности и принимайте необходимые защитные меры, такие как ношение защитных очков и перчаток.
